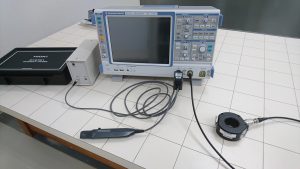

E310:オシロスコープ

●機器名
オシロスコープ
●概 要
電気電子機器の電圧・電流波形を測定する装置です。
●型 式
ローデシュワルツ製 RTE1102
●仕 様
周波数帯域: 1GHz
入力チャネル数: 2チャンネル
サンプリングスピード: 5Gサンプル/s
レコード長: 50Mポイント
垂直軸分解能: 8bit
FFT解析オプションあり
RF電流プローブ: 周波数範囲1MHz~1GHz、 最大電流(CW)20A
電流プローブ: 周波数範囲DC~120MHz、最大電流5A
●活用事例 ノイズ対策
RF電流の測定
微小電流の測定
●担 当 電子・情報担当
